スプラインとは、EcoSystemエフェクトや地形エフェクト、そして道路やオブジェクトの作成に利用することができる、編集可能な新しいオブジェクトの概念です。 スプラインは、形状を構成する連結ポイントを定義することで作成されます。

Vue 10には、スプラインポイントの追加・削除・移動を初め、接線を設定したり、EcoSystemエフェクトやジオメトリエフェクトど様々な効果を適用するための、包括的なスプラインツールキットが付属します。 Vueで作成したスプラインは、自動的に地表に沿って配置されます。

EcoSystemエフェクト

EcoSystemエフェクトは、EcoSystemをスプライン上に、またはスプラインで定義した領域内にポピュレートするために使用します。 また、スプラインは不要なEcoSystemインスタンスを消去するためのマスクとして使うこともできます。

ジオメトリエフェクト

ジオメトリエフェクトは、定義済みジオメトリをスプラインに沿って押し出すために使用します。 スプラインエディタを経由して、プロファイルプリセット、プロファイルディメンション、スプラインに沿ったプロファイルディメンション比、質感、ツイスト（モードとリミット）などのジオメトリプロパティにアクセスすることができます。

地形エフェクト

地形エフェクトは、あらかじめ設定したパスに従って地形の表面に彫刻やエンボスを加えるのに使います。 この機能は、たとえば路盤や高架になった高速道路を作成する場合に威力を発揮します。

自動経路探索

新機能のスプラインツールには、自動経路探索機能が付属しています。これは実際の傾斜に基づいてスプラインキーの間の最適経路を計算する機能です。 各スプラインキーの間隔は任意で設定できます。 この自動経路探索機能は、たとえば山肌に曲がりくねった道を作成する用途に向いています。あるいは車や歩行者に適したリアルな道路の作成などにも広く応用できます。

スプラインインポート

Vueスプラインの作成には、2Dベクターグラフィックを読み込んで使うことができます。 ファイルに複数の曲線が含まれていれば、Vueは自動的に複数のスプラインを作成します。

道路の作成
Youtubeでチュートリアルを見る



ジオメトリ作成へのスプライン使用例



EcoSystemsへのスプラインの使用例

Vue 10には、新しく搭載されたスプラインテクノロジをベースに、地形上に直接道を作成することを可能にするビルトイン道路建設ツールが実装されました。 作成されたスプラインにはアスファルトの質感が適用され、指定のパスに従って地形表面に沿ったカーブや傾斜が付加されます。こうした処理は自動的におこなわれます。

製品には、スプラインベースの質感（道路、線路、線路の支持構造物）がプリセットされた3つのサンプルと、（地形上に平らに配置されるように）スプラインを調整するPythonプログラム2点、さらにスプラインを使ってトンネルを掘り列車の線路を作成するチュートリアルが付属しています。

スタンドアロンロック

Vue 10には、岩石/岩石群を素早く作成したり、それらをEcoSystemで使用したりするためのダイナミックロックテンプレートのライブラリが備わっています。 テンプレートから岩石を作成するたびに、ユニークなバリエーションが生成されます。

ロックEcoSystem

この新しいロックテクノロジは、EcoSystemをポピュレートしたり、シーンにインタラクティブに岩石を散布するのに役立ちます。 ただ新しいロックテンプレートをポピュレーションリストにドラッグ＆ドロップしてEcoSystemあるいはEcoPainerツールに追加するだけで、こうした処理を実行することができます。

EcoSystemで使われるそれぞれのロックタイプは自動的にバリエーションを生成することで、自然のリアリズムを再現します - ちょうどe-onのSolidGrowth植生と同じような感じです。

Sample rocks

Vue 10には、まったく新しい - 物理的に正確な - ウォーターシェーディングエンジンが搭載されました。

Vue 10フィジカルウォーター機能は、吸収と反射のパラメータを追加することで水体でのリアルな光線の吸収を再現します。

光線は大洋の波と正確に干渉し合い、非常にリアルな水中コースティクスを生み出します。 水中の光線はある領域により集中する一方で他の領域では疎になり、斑が生じます。 また、深くなるほどより暗く - それは自然本来の姿です。

さらに高精度なコントロール性能が加わったことで、特定の深度で最大のシャープネスを表すように、コースティクスへのフォーカスを調整することが可能になりました。

また、水中に出現する光の筋も簡単に作成することができます。

フィジカルウォーター

地形モデリングは、ユーザの皆さんからのフィードバックに応えるべくVueの強力な地形テクノロジの向上を維持するための、e-onの重要なR&D領域の一つです。

環境コンストレイントのプレビュー

高度や傾斜、方向コンストレイントをレイヤーにペイントするときに、こうしたコンストレイントをプレビューすることが可能になりました。これで、ブラシが影響する領域をはっきりと確認することができます。

地形ブラシの機能向上

Vue 10のブラシは特定のLODにのみ作用し、それ以外には触れません。これにより、詳細なディテールを残したまま地形の全体的な形状を編集することができるようになりました。

3Dペイント取り消しブラシ： 取り消しブラシが3Dにも対応しました。

新しいカスタム3Dブラシ： このブラシでは、地形表面に適用されるディスプレイスメントの用法を定義することができます。

マスクの回転

地形エディタでのペイント実行時に、オプションでマスクを回転することができるようになりました。 マスクの回転が有効な場合、マスクはビューと一緒に回転することで地形エディタ内での質感やジオメトリのペイント時に正確なコントロールを実現します。これは、足跡をペイントする場合などに便利です。

高度なレイヤー機能

Vue 10の地形エディタには、自由に追加できる質感レイヤー機能が付属しました。 この新しいシステムでは、オリジナルのアルファ情報を格納したレイヤーを保持します。そのため複数レイヤーに同時にペイントしても、それがその下にあるレイヤーに影響を及ぼすことはありません。 これらレイヤーは関数グラフ内で"Layer Painting"メタノードを使って結合されています。

たとえば必要なところだけ草原の質感が現れるように、雪の質感を割り当てたレイヤーを部分的に消去する、といったことが簡単に実行できるようになります。

新しいStrata3Dノード

新しいStrata3Dノイズノードは、渓谷の岸壁や重なり合った岩石層を高い写実性を持って表現するのに最適です。 このノードはほかのあらゆるフラクタルやノイズパターンと組み合わせて使うことができます。

地形エディタのそのほかの改良点

• 地形エディタ内の最大ペイント量を制限することができるようになりました
• 3Dペイントの非エアブラシモードが、2D効果と同じように働くようになりました
• 地形エディタ内のブラシマップイメージを反転できます
• 地形高度カラーマップを高度の可視レンジにマップできます
• 地形エフェクトボタンに、自動リピート回数を設定できるようになりました
• LODのマニュアル設定に対応し、素早い3Dペイントが可能になりました
• ボタンクリックで地形のOpenGLプレビューを更新できるようになりました

ブラシコンストレイントのプレビュー
Youtubeで見る

マスクの回転

新しい地形質感レイヤー機能

Strata 3Dノードの使用例

新しい周期性ノイズ/フラクタルは、たとえば水面のアニメーションエフェクトのループといった空間あるいは時間の中でシームレスに繰り返されるパターンを生成するのに優れたパワーを発揮します。

軸ごとに周期レートのコントロールができるため、本当に素晴らしいパターンを生み出すことができます。

Vue 10では、EcoSystemポピュレーション内のアニメーションエレメントのフェーズ（位相：アニメーションオフセット）を個別に制御することができます。 このEcoSystemテクノロジの新たな進化により、Vue10ではSolidGrowthベースのEcoSystemと同じように、ジオメトリと質感バリエーションに自動でフェーズバリエーションを加えることができるようになりました。

関数エディタを使えば、インスタンス単位でフェーズをコントロールすることができます。 これはたとえば、草原を渡る風による波の表現や、周囲の木々を吹き飛ばす大爆発などを表現するのにぴったりです。

個別にアニメーションインスタンスをコントロールする機能は、SolidGrwoth植生以外にも適用できます。 ばらばらに動く人の群れなど、プレアニメーテッドメッシュを含むあらゆるアニメーションオブジェクトを取り扱うことができるのです。

EcoSystemリーンアウトコントロール

これは、EcoSystem境界上でのインスタンスの振る舞いをコントロールする機能です。 光に向かって伸びる植物を表現するような場合に最適と言えるでしょう。 あるいは、雑草が歩道の上に伸び出している様子を再現するのにも向いています。

そのほかのEcoSystemの機能強化

• EcoSystemレイヤーのロード時に、透明なサブマテリアルをロードする代わりに下層の質感を追加するようになりました

個別のアニメーションオフセットのコントロール
Youtubeで見る

Vue 10には、新しい強力なレンダリング比較ツールが搭載されました。直感的なビジュアルツールを使って、レンダリング結果を簡単に蓄積し、オリジナルイメージをまったく損なうことなく様々なポストプロセスを適用した結果を比較することができるのです。

新しくなったレンダリング表示ダイアログ

ワークフローを改善するために、レンダリング表示をデザインしなおしました。 これで、まるで計算しなおしたかのようなレンダリングのインタラクティブなパン・ズームイン/アウトが可能になります。

レンダリングスタック

Vue 10は、過去のレンダリング履歴を簡単に追えるように、レンダリングを自動的にスタックしていきます。 レンダリング結果は、すべてのアルファ・深度・Gバッファ・マルチパス・再照明・診断パスといった情報と一緒にディスクに保存され、スタック内でその場で確認することができます。

レンダリング結果は自動でスタックするようにも、または都度指定するようにも設定が可能です。 また、ハードディスク上のスタックサイズの上限も自由に指定することができます。

レンダリング比較ツール

レンダリング比較ツールを使えば、異なるバージョンのレンダリングを簡単に比較することができます。 比較するには、二つのイメージを選択して"follow-me"セパレータを使います。このセパレータはレンダリング表示の上を移動するマウスに、自動的に追従します。

細部を確認して比較したければ、ズームインも可能です。差分表示ツールを使えば差異が動的に強調表示されるため、レンダリング間の違いが一目でわかります。

軽量クローン

異なるポストプロセッシング設定を試したいなら、クローンを使えばソースイメージに影響を与えることなく簡単にテストできます。 クローンは、ほかのバッファはそのまま保持する一方で、すべてのポストプロセス設定を複製します。ここには再照明情報も含まれます。

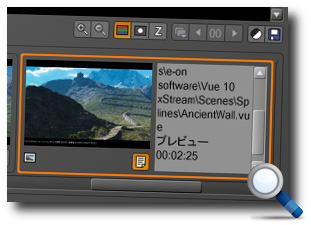

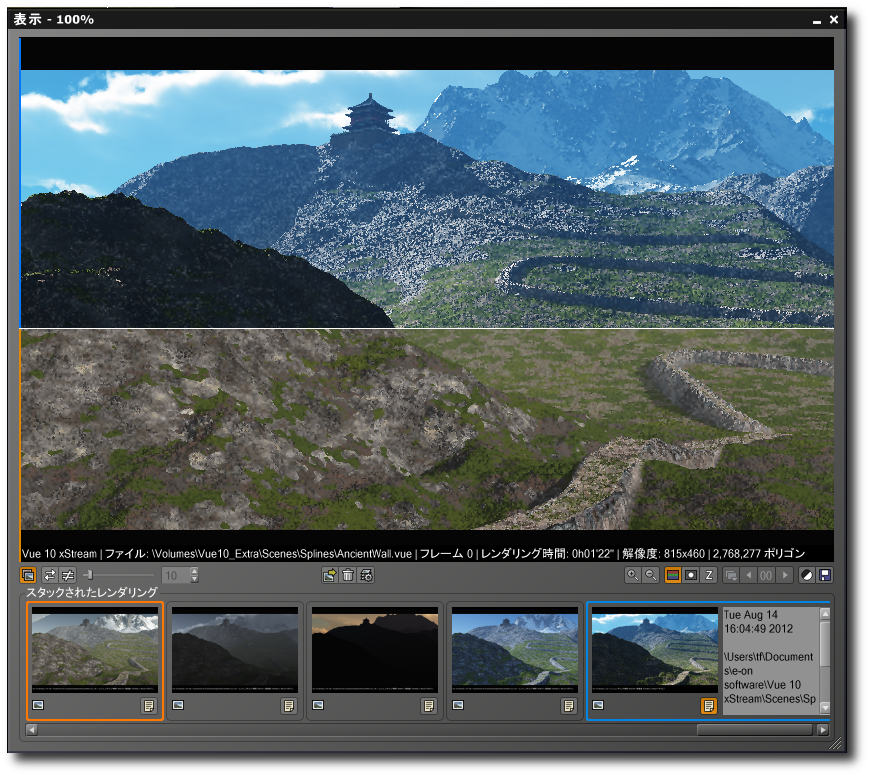

レンダリングスタックのスクリーンショット

スタックされたレンダリング結果へのアクセス

スタックされたレンダリング結果の比較

シーンのちょっとした部分だけレンダリングしなおせたら、そしてそれをオリジナルレンダリングに簡単に上書きすることができたら、と思ったことはありませんか。

もし心当たりがあるなら、このオプションはきっと喜んでいただけるでしょう。あとでオーバーレイできるようにレンダリングエリアをフルサイズイメージで保存できるようになりました。

ある領域をフルサイズでレンダリングするとその範囲以外が黒く塗りつぶされて透明になるので、簡単にオーバーレイ/合成ができるのです。

部分レンダリングの簡単オーバーレイ

一つのVueシーン内でも、カメラごとにアスペクト比を設定できるようになりました。これにより同一シーン内で複数のフレーミングを試すことが可能です。

ただし一つのアニメーション内で使うカメラはアスペクト比の設定を共有するため、これを変更しようとすると自動的にすべてのカメラの設定を変更する通知が表示されます。

個別フレーミングオプション

ワールドブラウザのライブラリタブからファイル名を変更するだけで・・簡単にテクスチャファイルを差し替えることができるようになりました。

たとえば、高解像度レンダリングの前にファイル名を変更するだけで、作業用の低解像度ビットマップを簡単に高解像度のものに変更することができるのです。

ビットマップファイルへのダイレクトアクセス
